Non sai cos'è un touchscreen? Lo saprai dopo aver letto questo

Nell'era del rapido progresso tecnologico,Touch Screensono diventati un componente fondamentale di vari dispositivi elettronici, ampiamente utilizzati in smartphone, tablet, display automobilistici e apparecchiature industriali.

L'emergere di touchscreen

I touchscreen sono in realtà in giro più a lungo di quanto potremmo immaginare.

Il concetto di tecnologia touchscreen fu proposto per la prima volta negli anni '40 e il primo vero touchscreen fu creato nel 1965 da Eric Arthur Johnson, ingegnere della Royal Radar Company nel Regno Unito. Johnson inizialmente ha descritto la sua invenzione, che ora chiamiamo un touchscreen capacitivo, in un articolo pubblicato su Electronics Letters.

Funzione

Per comodità operativa, i touchscreen hanno sostituito topi e tastiere. I touchscreen sono dispositivi intelligenti che possono visualizzare informazioni, comunicare con i controller logici programmabili (PLC) e avere capacità di memoria e programmazione. Possono visualizzare lo stato operativo PLC, la velocità della linea di produzione e altro ancora.

Principio

In poche parole, resistentitouchscreenUsa il rilevamento della pressione per controllare la conduttività dello schermo. La sua struttura è essenzialmente un film in cima al vetro. Le superfici adiacenti del film e del vetro sono ricoperte di ITO (ossidi di stagno di indio), un rivestimento di ossido di stagno di nano-indiano (ITO). ITO ha un'eccellente conducibilità e trasparenza. Quando un dito tocca lo schermo, lo strato ITO sul film inferiore contatta lo strato ITO sul vetro superiore. Successivamente, il sensore trasmette un segnale corrispondente, che viene inviato al processore attraverso un circuito di conversione. Questo segnale viene quindi convertito in valori X e Y sullo schermo, completando il clic e visualizzandoli sullo schermo.

Per funzionare, è necessario toccare prima il touchscreen montato sulla parte anteriore del display con il dito o un altro oggetto. Il sistema quindi individua e seleziona le informazioni in base all'icona o alla posizione del menu toccato dal dito.

Tipi principali di touch screen

In base al loro principio di funzionamento e al mezzo utilizzato per trasmettere le informazioni, i touch screen si classificano in: resistivi, infrarossi,

 onda acustica di superficie e capacitiva.

Touch-screen resistivi: lo schermo è costituito da un film multi-composito che corrisponde alla superficie del display. Ha uno strato di base in vetro o in plexiglass e uno strato conduttivo trasparente sulla superficie. Lo strato superiore è coperto da uno strato di plastica indurito, liscio e resistente ai graffi. La superficie interna è anche rivestita con uno strato conduttivo trasparente. Numerosi distanziatori trasparenti piccoli (meno di un millesimo di pollice) separano i due strati conduttivi per l'isolamento. La chiave per i touchscreen resistivi risiede nella tecnologia dei materiali.

Tipi di touch screen resistivi e applicazioni

Gli schermi touch resissivi funzionano in un ambiente completamente isolato, immune alla polvere e all'umidità. Possono essere toccati con qualsiasi oggetto e possono essere utilizzati per la scrittura e il disegno. Sono particolarmente adatti per il controllo industriale e l'uso dell'ufficio con personale limitato.

Tipi:

I touch-screen resistivi sono classificati come touch screen resistivi multi-line a quattro, cinque o sei fili, a seconda del numero di pin.

SCREEN SUPERICHE ACUSTIC WAVE:

Il pannello tattile di un touch screen a onde acustiche superficiali può essere una lastra di vetro piatta, sferica o cilindrica montata sulla parte anteriore di un CRT, LED, LCD o altro schermo. Questa lastra di vetro è semplicemente vetro temperato; a differenza di altre tecnologie touch screen, è priva di pellicola o rivestimento. Lo schermo di vetro presenta trasduttori di trasmissione a ultrasuoni verticali e orizzontali rispettivamente negli angoli in alto a sinistra e in basso a destra, mentre due trasduttori di ricezione a ultrasuoni corrispondenti si trovano nell'angolo in alto a destra.

I quattro bordi dello schermo di vetro sono incisi con strisce riflettenti distanziate con precisione ad angoli di 45 gradi, aumentando di densità.

Come funziona: il trasduttore trasmettente converte il segnale elettrico inviato dal controller tramite il cavo touchscreen in energia acustica, che viene quindi trasmessa alla superficie sinistra. Le strisce riflettenti di precisione sul fondo del vetro riflettono l'energia acustica verso l'alto, riflettendola uniformemente. L'energia acustica si avvicina quindi alla superficie dello schermo, dove è focalizzata in una linea verso destra dalle strisce riflettenti sopra, propagandosi ai trasduttori di ricezione sull'asse X. I trasduttori di ricezione convertono l'energia dell'onda acustica di superficie restituita in un segnale elettrico.

Vantaggi:

1. Touchscreen di onde acustiche di superficie sono resistenti alle vibrazioni, rendendoli adatti per spazi pubblici.

2. La tecnologia delle onde acustiche di superficie offre una seconda caratteristica: velocità di risposta rapida, il più veloce di tutti i touchscreen e una sensazione fluida. 3. La terza caratteristica della tecnologia delle onde acustiche superficiali (SAW) è la sua prestazione stabile. Poiché il principio della tecnologia SAW è stabile, il controller del touchscreen SAW calcola la posizione del tocco misurando la posizione del momento di attenuazione sull'asse del tempo. Pertanto, i touchscreen SAW sono estremamente stabili e offrono una precisione molto elevata.

4. La quarta caratteristica dei touchscreen sega è che la scheda del controller può distinguere tra goccioline di polvere e acqua, un dito e la quantità di tocco.

5. La quinta caratteristica dei touchscreen di sega è la loro risposta dell'asse Z di terzo asse, noto anche come risposta dell'asse di pressione. Questo perché maggiore è la forza che l'utente tocca lo schermo, più ampia di più la tacca di attenuazione nella forma d'onda del segnale ricevuta.

Svantaggi: uno svantaggio dei touchscreen SAW è che la polvere e le gocce d'acqua sulla superficie del touchscreen bloccano la trasmissione delle onde SAW. Sebbene una scheda controller intelligente sia in grado di rilevarlo, l'accumulo di polvere fino a un certo livello attenua in modo significativo il segnale, causando un rallentamento o addirittura il mancato funzionamento del touchscreen SAW. Pertanto, i touchscreen SAW offrono modelli resistenti alla polvere. D'altra parte, si consiglia di ricordarsi di pulire regolarmente il touchscreen ogni anno.

Touch screen capacitivi

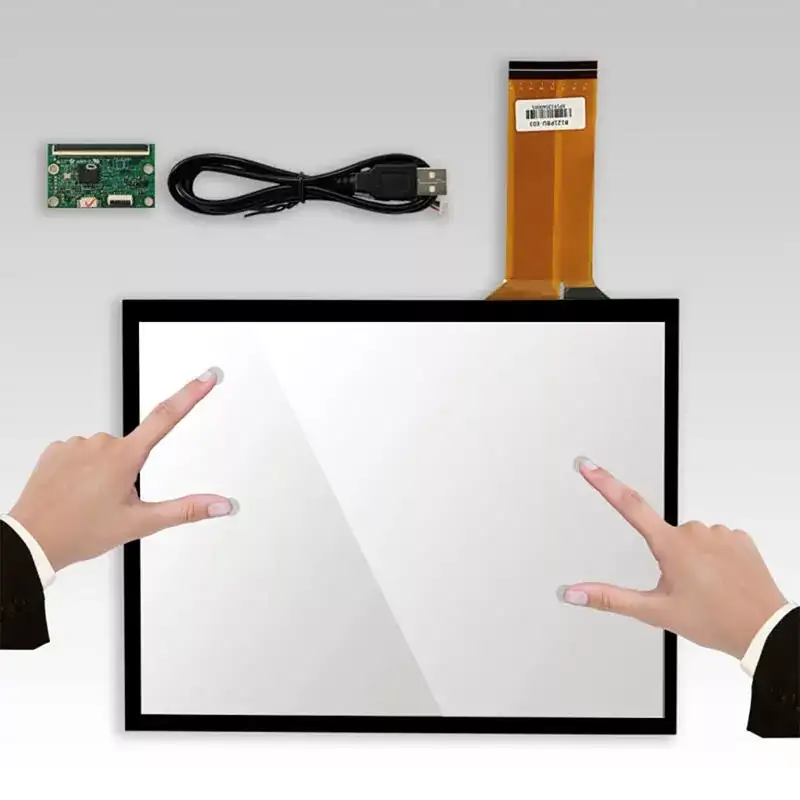

I touchscreen capacitivi sono costruiti principalmente rivestendo uno schermo di vetro con un film trasparente e quindi coprendo lo strato conduttivo con un vetro protettivo. Questo design a doppio vetro protegge a fondo lo strato conduttivo e il sensore. Inoltre, gli elettrodi stretti sono placcati su tutti e quattro i lati del touchscreen, creando un campo elettrico CA a bassa tensione all'interno dello strato conduttivo. Quando un utente tocca lo schermo, si forma un condensatore di accoppiamento tra il campo elettrico dell'utente, il dito e il livello conduttivo. La corrente generata dagli elettrodi scorre sul punto di contatto, con la magnitudo della corrente proporzionale alla distanza tra il dito e gli elettrodi. Un controller dietro il touchscreen calcola l'entità e il rapporto della corrente per determinare accuratamente la posizione del punto di touch.

InfrarossoTouch Screensono economici, facili da installare e altamente sensibili sia alla luce che ai tocchi rapidi. Tuttavia, poiché i touchscreen a infrarossi si basano sulla luce a infrarossi per il rilevamento, i cambiamenti nell'illuminazione esterna, come la luce solare e i riflettori interni, possono influire sulla loro precisione. Inoltre, i touchscreen a infrarossi non sono impermeabili o suscettibili allo sporco. Qualsiasi piccolo oggetto estraneo può causare errori e influire sulle loro prestazioni, rendendoli inadatti per uso esterno o pubblico. Che si tratti di una produzione di massa o di servizi personalizzati, i produttori di touch screen innovano continuamente e ottimizzano i loro processi e servizi per soddisfare diverse esigenze all'interno e all'esterno del settore, offrendo ai clienti un'esperienza del prodotto touchscreen di prima classe. Comprendere questi punti di forza unici ti aiuterà a cogliere meglio la conoscenza principale del settore touchscreen.
