Modulo TFT IPS da 3,97 pollici 480x800

VXT397TVI-03 è un modulo di visualizzazione TFT-LCD IPS da 3,97 pollici con una risoluzione di 480 x 800 pixel. Questo modulo LCD da 3,97 pollici supporta l'interfaccia RGB a 18 bit e presenta un pannello IPS, che fornisce un angolo di visualizzazione più ampio di sinistra: 80 / a destra: 80 / up: 80 / down: 80 gradi (tipico), un rapporto di contrasto di 700: 1 (valore tipico) e una luminosità di 300 nit (valore tipico). Il pannello ha una superficie di bagliore, migliorando le prestazioni della luminosità in ambienti più scuri riflettendo più luce e contribuendo a una migliore visibilità. Inoltre, una superficie dell'abbagliamento aiuta a mantenere la saturazione del colore, rendendo vibranti e realistici immagini visualizzate. La superficie del display in genere comporta meno perdite di luce, migliorando l'efficienza complessiva del display.

Questo display LCD da 3,97 pollici funziona in modalità ritratto e integra il driver IC ST7701 sul modulo. L'intervallo di tensione di alimentazione dell'interfaccia è da 2,6 V a 3,6 V. Il modulo TFT può funzionare a temperature comprese tra -20 ° C a +70 ° C, con temperature di conservazione che vanno da -30 ° C a +80 ° C. È adatto a piccole attrezzature industriali, sistemi di monitoraggio della sicurezza, dispositivi portatili e applicazioni come i cruscotti.

Specifiche generali

VXT397MTVI-03 3,97 pollici 480x800 Il modulo TFT IPS è un modulo TFT-LCD. È composto da un pannello TFT-LCD, Driver IC, FPC, un'unità di retroscena. L'area di visualizzazione 3.97 contiene 480 x800pixel e può visualizzare fino a 262K colori. Questo prodotto è conforme al criterio ambientale ROHS.

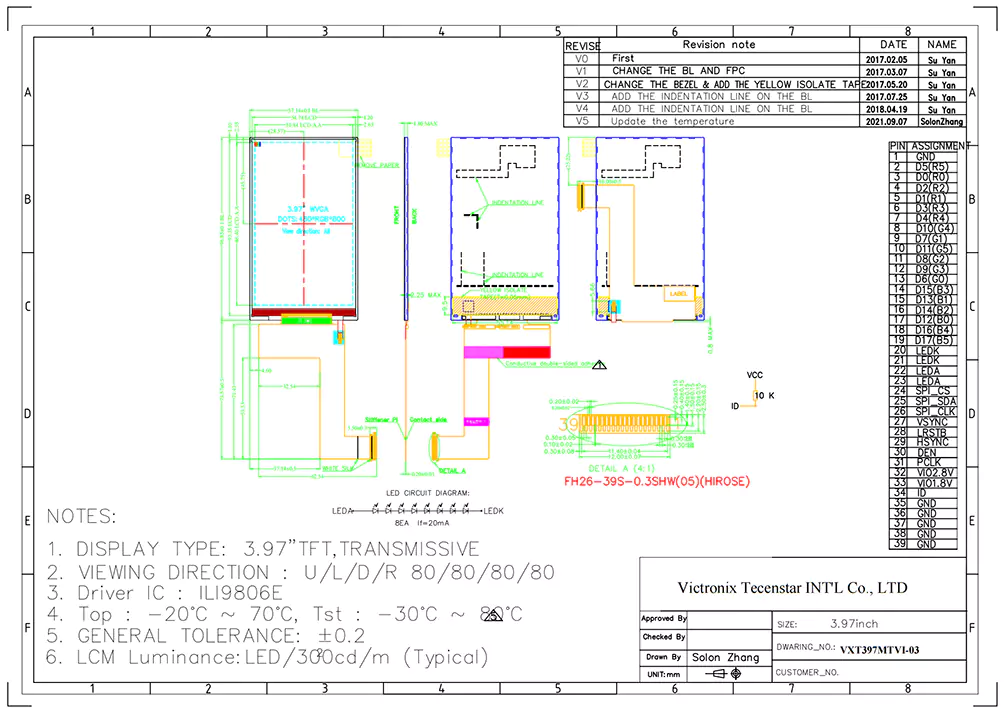

Disegno meccanico
