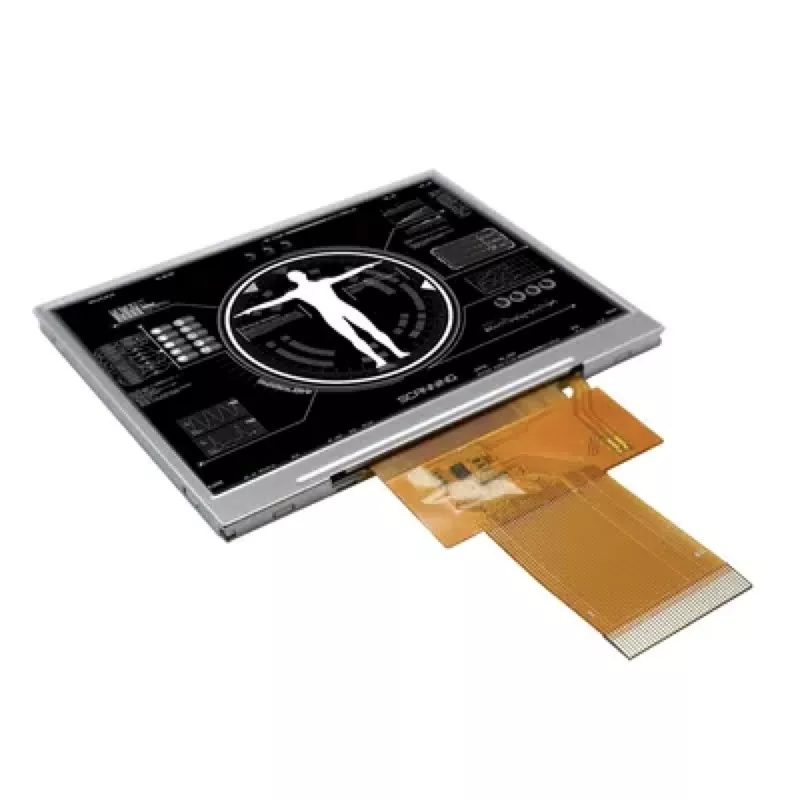

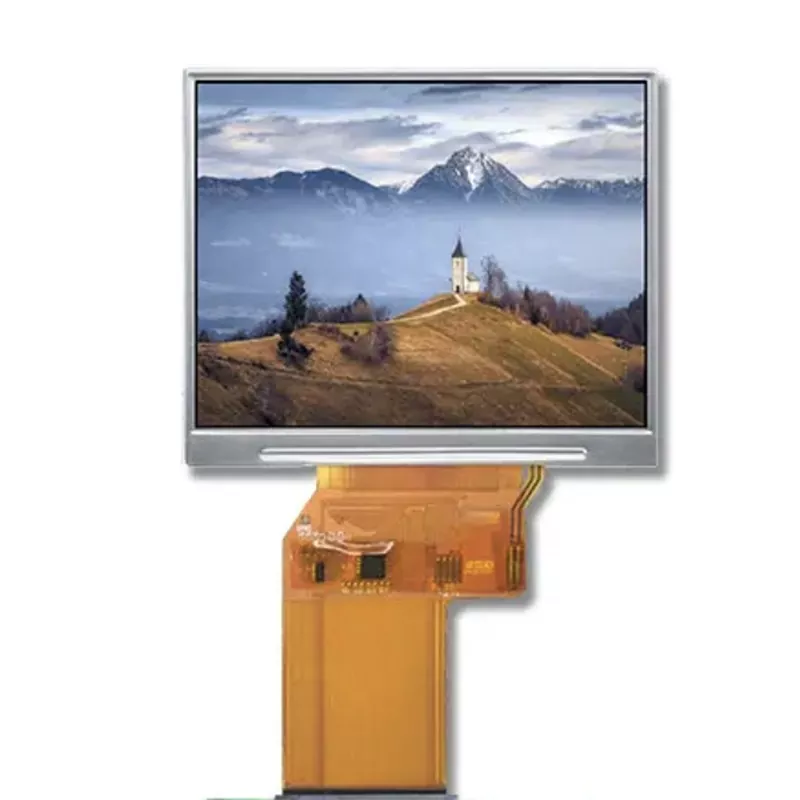

3,5 '' 640x480 Modulo TFT IPS verticale

Quali sono i vantaggi del modulo TFT Victronix 3.5 '' 640x480 IPS verticale nella situazione competitiva dei produttori di moduli TFT? Inizialmente, offre un'elevata luminosità tipica di 400 CD/m², un tipico rapporto di contrasto di 800: 1 e ampi angoli di visione a 80 gradi in tutte le direzioni (3, 6, 9 e 12), garantendo un'eccellente leggibilità da varie posizioni. In secondo luogo, presenta una retroilluminazione a LED uniforme (80% di uniformità tipica) con una durata nominale da 20.000 a 50.000 ore (al 50% di luminosità iniziale a 25 ° C, 20 mA), garantendo che possa essere utilizzata per chiarezza e ore di utilizzo in diverse situazioni di illuminazione. Inoltre, è conforme ai principali standard IEC/GB per l'affidabilità, tra cui funzionamento/stoccaggio ad alta temperatura/stoccaggio, umidità, shock termico, vibrazione, shock meccanico e protezione ESD (± 8kV aria, ± 4kV di contatto) per funzionare perfettamente attraverso un intervallo di temperatura esteso (-20 ° C a +70 ° C). Inoltre, integra un pannello TFT-LCD, un driver IC (NV3052C), FPC e un'unità di retroilluminazione LED bianca (6 LED) in un'impronta compatta che misura solo 76,74 mm (W) × 63,74 mm (h) × 3,2 mm (d) (esclusa FPC/Sollat). L'area di visualizzazione attiva è di 70,08 mm × 52,56 mm.

Questo modulo TFT Victronix da 3,5 pollici è ampiamente utilizzato nei pannelli HMI industriali, dispositivi medici portatili, apparecchiature di test e misurazione, sistemi incorporati, terminali portatili e qualsiasi applicazione che richiede un display affidabile e di alta qualità in un fattore di forma compatta.

Specifiche generali

VXT350MSGV-01 3,5 '' 640x480 Il modulo TFT IPS verticale è un modulo TFT-LCD. È composto da un pannello TFT-LCD, Driver IC, FPC, un'unità di retroscena. L'area di visualizzazione 3.45 ¢¢ contiene 640x (RGB) x480 pixel e può visualizzare fino a 16,7 m di colori. Questo prodotto è conforme al criterio ambientale ROHS.

Nota 1: la melodia a colori è leggermente modificata per temperatura e tensione di guida.

Nota 2: senza FPC e saldatura.

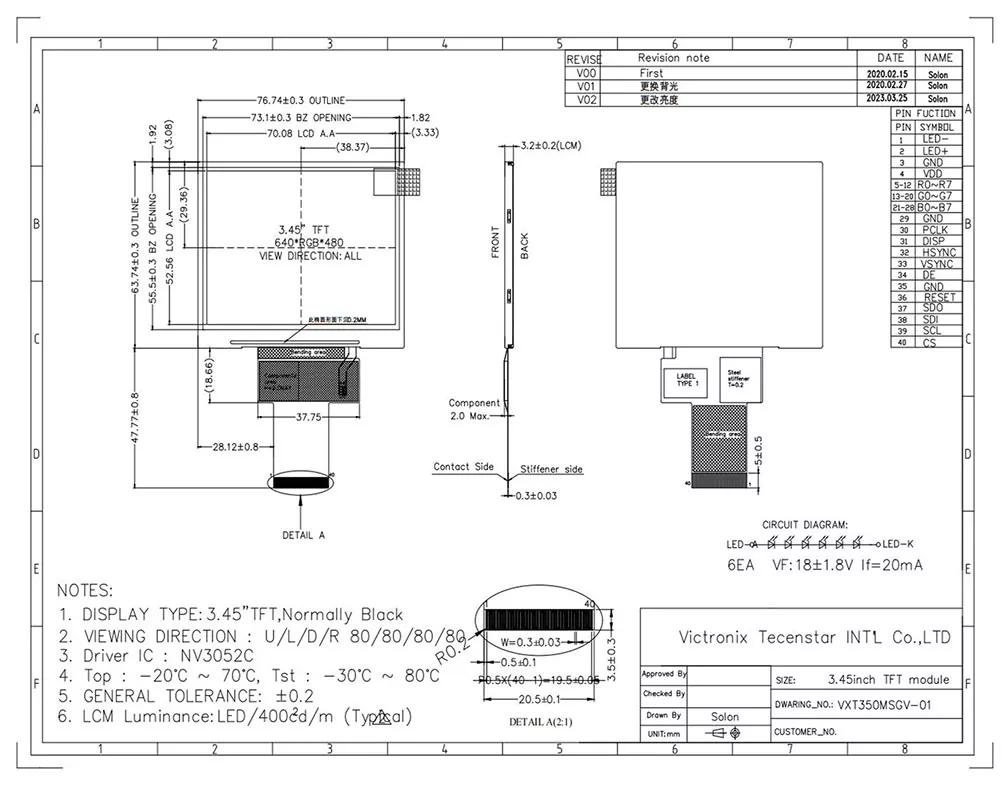

Disegno del contorno
