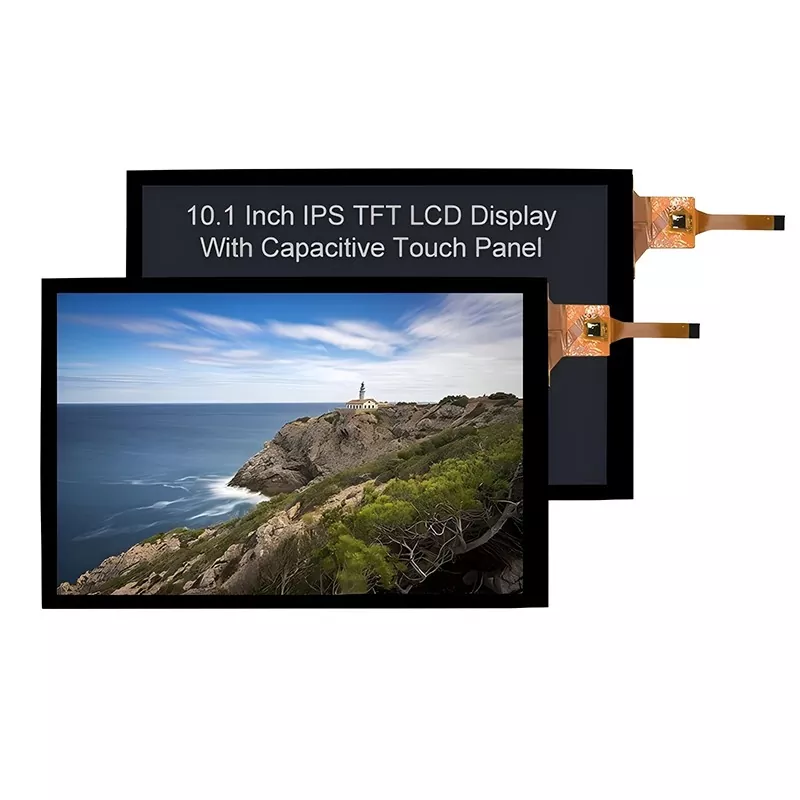

10,1 pollici 800x1280 Modulo TFT tocco capacitivo

Poiché il modulo TFT è ampiamente utilizzato nella vita, i produttori e i fornitori sono sempre più. Cosa rende il modulo TFT a tocco capacitivo Victronix 10,1 pollici 800x1280 diverso dagli altri produttori? Inizialmente, ha un'area attiva da 10,1 pollici (135,36 mm × 216,58 mm) con una risoluzione 800 × (RGB) × 1280, offrendo immagini affilate e supportando fino a 16,7 milioni di colori. Sperimenta una luminosità tipica di 250 CD/m² e un alto rapporto di contrasto di 1000: 1. In secondo luogo, integra un pannello touch capacitivo (CTP) che supporta il multi-touch a 10 punti. Presenta elevati durezza superficiale (≥6h), eccellente trasparenza (≥85%) e precisione precisa (± 1,5 mm centrale / ± 2,5 mm bordo). Controllato da IL12511 IC. Inoltre, il suo controllo della retroilluminazione include il segnale PWM (CABC) e i PIN LED+/LED dedicati (retroilluminazione a LED 9V, configurazione LED bianca 3S10p, durata tipica da 30.000 a 50.000 ore al 50% di luminosità, garantendo una chiara visibilità, operazioni di illuminazione. intervallo da -10 ° C a +50 ° C e resiste a stoccaggio nelle stesse condizioni difficili.

Questo modulo TFT Victronix da 10,1 pollici è adatto per interfacce umane-macchina (HMIS), pannelli di controllo industriale, dispositivi medici portatili, apparecchiature di test e misurazione, sistemi di punto di vendita e qualsiasi applicazione che richiede una visualizzazione tocco affidabile e di alta qualità in ambienti difficili.

Specifiche generali

VXT101YIA-19C è un modulo TFT-LCD. È composto da un pannello TFT-LCD, Driver IC, FPC, CTP e un'unità di retroscena. L'area di visualizzazione 10.1 ¢¢ contiene 800 x (RGB) x 1280 pixel e può visualizzare fino a 16,7 m di colori. Questo prodotto è conforme al criterio ambientale ROHS ..

Nota 1: la melodia a colori è leggermente modificata per temperatura e tensione di guida.

Nota 2: senza FPC e saldatura.

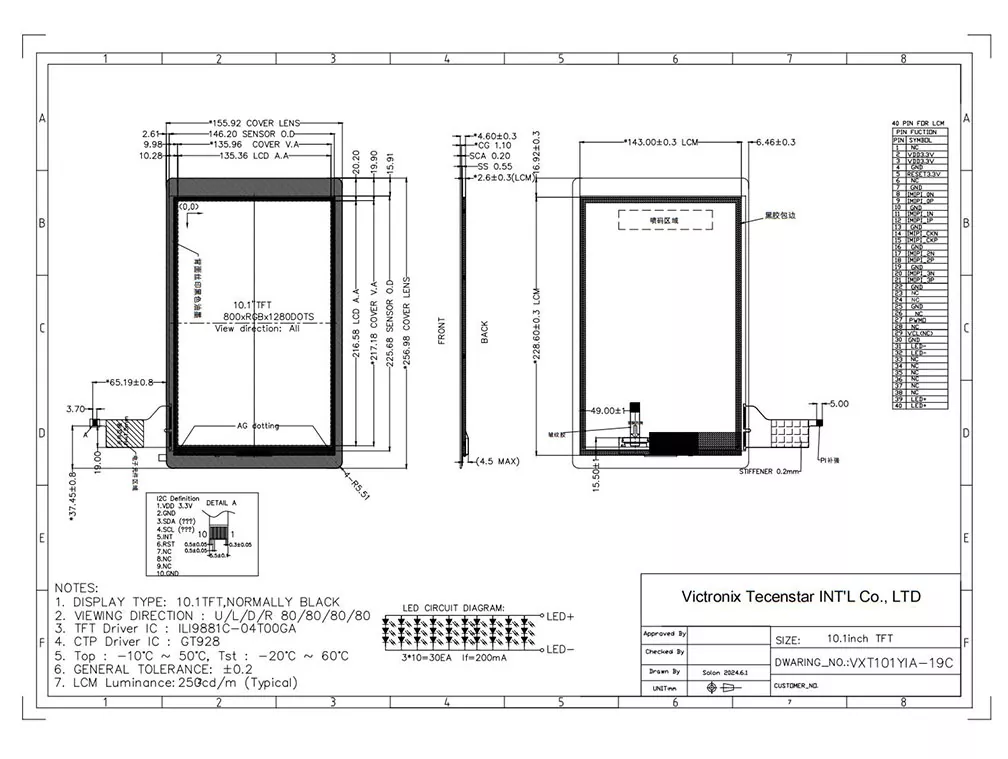

Disegno meccanico
